Koblingsskjema tilhengerkontakt

Heldigvis er det en standardisert måte å koble tilhengerkontakten på. Det finnes to måter: en for den gamle 7-polet tilhengerkontakten, og en for den moderne 13-polet kontakten.

Når du skal montere ledningen i stikket er det viktig å få avisolert lederne skikkelig, slik at god kontakt oppnås. Bruk gjerne et multimeter innstilt på å måle ohm så du kan sjekke om det er god kontakt.

Tilhengerkontakt kan du få både i 7-polet og 13.polet. Her i Norge var det vanlig med 7-polet hengerkontakt før, og mange litt eldre biler og tilhengere har 7-polet stikkontakt, men moderne biler og hengere kommer med 13-polet. Man kan bruke f.eks en 13-polet bil på en 7-polet tilhenger eller motsatt ved å bruke en adapter.

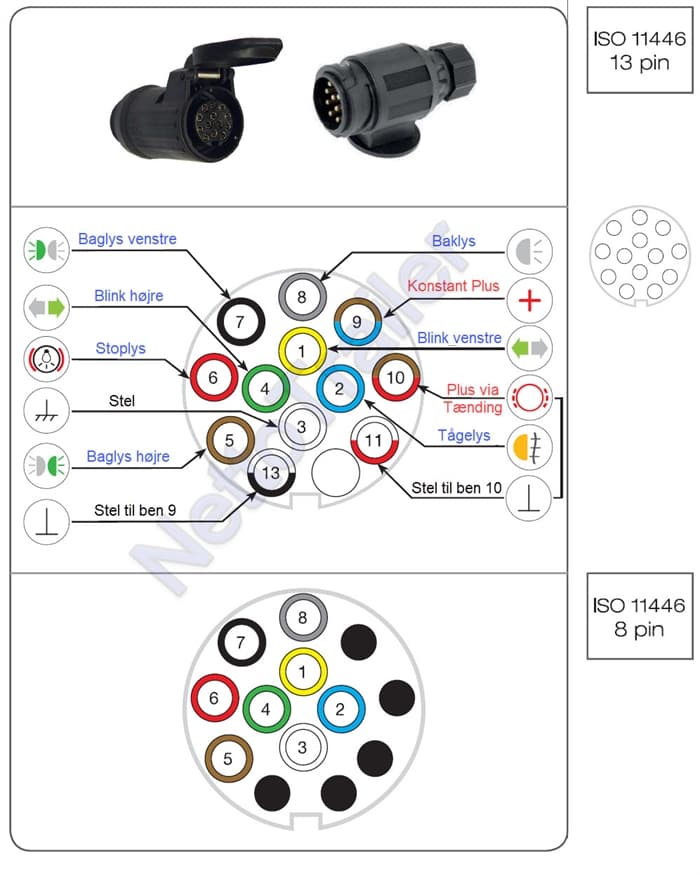

SKJEMA OVER 13-POLET TILHENGERKONTAKT:

LEGGE MERKE TIL FØLGENDE:

• Pinne 9 er KONSTANT PLUSS
• Pinne 10 er PLUSS når bilens tenning er påskrudd (nøkkel på)
• Legg merke til at pinne 9 og pinne 13 er et par: Pinne 13 er MINUS til pinne 9
• Legg merke til at pinne 10 og pinne 11 - Pinne 11 er MINUS til pinne 10

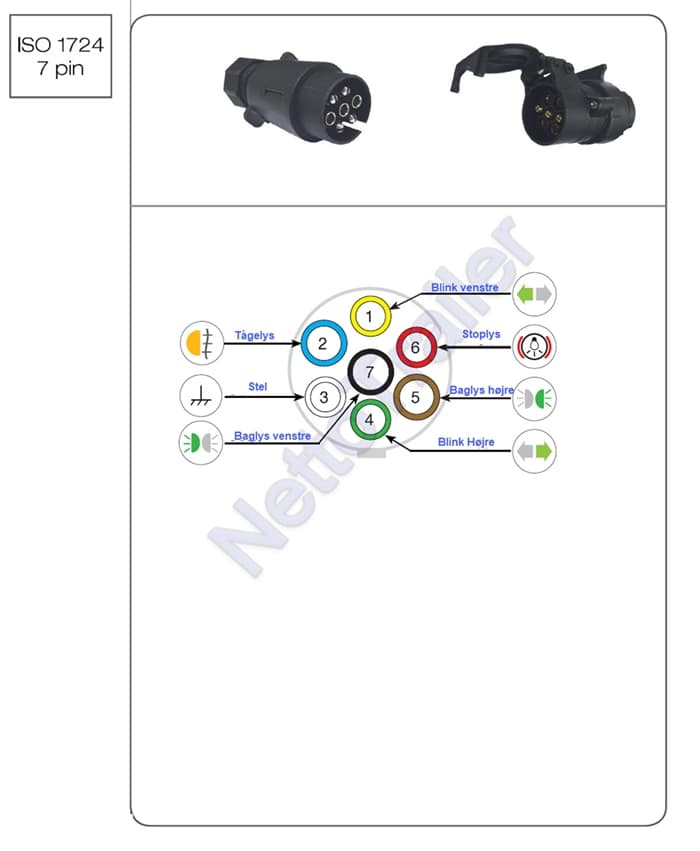

SKJEMA OVER 7-POLET TILHENGERKONTAKT:
